Guidage de lame
Le système de guidage assure le déplacement coordonné de la lame sur les axes X et Y afin de reproduire fidèlement les tracés vectoriels.
Guide d'achat Graphic Réseau
Comment choisir son plotter de découpe professionnel ?
Le choix d’un plotter de découpe professionnel dépend avant tout des matériaux à découper, de la largeur de travail, du volume de production et du niveau de précision recherché. Ce guide vous aide à comparer les principales technologies et à choisir une solution adaptée à la signalétique, à la communication visuelle, au textile, au packaging, à l’étiquetage et aux applications industrielles.
Quel plotter de découpe choisir ?
Pour choisir un plotter de découpe professionnel, commencez par définir les supports que vous allez traiter, leur largeur et votre volume de production. Comparez ensuite la force de découpe, la vitesse, la précision, le système de repérage optique, la technologie de lame et l’intégration logicielle. Pour la signalétique et le Print & Cut, les solutions Graphtec, Roland DG et Summa constituent des références professionnelles proposées par Graphic Réseau.
Qu'est-ce qu'un plotter de découpe professionnel ?
Un plotter de découpe est une machine qui transforme un fichier vectoriel en trajectoires de coupe. À la différence d’une imprimante grand format, le plotter ne dépose pas d’encre : il utilise une lame pilotée numériquement pour découper avec précision des supports comme le vinyle adhésif, le flex textile, le flock, le papier, le carton et différents films techniques.
Servomoteurs numériques
Les modèles professionnels utilisent des motorisations précises pour contrôler vitesse, accélération et déplacements, y compris lors des productions rapides.
Repérage optique
Des systèmes comme ARMS chez Graphtec ou OPOS chez Summa détectent les repères imprimés et corrigent l’alignement pour les travaux Print & Cut.
Que peut-on faire avec un plotter de découpe ?
Les applications d’un plotter de découpe professionnel couvrent de nombreux secteurs. La machine peut être intégrée à un flux d’impression grand format ou utilisée seule pour réaliser des découpes et du marquage.
Communication visuelle et enseignes
Découpe de lettrages adhésifs, marquage de véhicules, enseignes, vitrophanie et signalétique intérieure ou extérieure.
Personnalisation textile
Découpe de flex, flock et matériaux destinés à la personnalisation de vêtements, accessoires et textiles techniques.
Packaging et prototypage
Réalisation de maquettes, prototypes, découpes complexes et essais sur papier, carton ou matériaux composites.
Applications industrielles
Étiquetage industriel, pictogrammes, protections techniques et découpe de films ou matériaux spécialisés.
Comment choisir un plotter de découpe ? Les 5 critères essentiels
Graphic Réseau recommande une approche en cinq étapes pour sélectionner un plotter de découpe professionnel cohérent avec votre activité, vos supports et votre budget.
1. Définir vos besoins et les matériaux à découper
Le choix de la machine dépend en premier lieu des supports utilisés : vinyle, flex, flock, papier, carton, textile, films spéciaux, supports adhésifs ou matériaux réfléchissants. La lame doit être adaptée à la nature et à l’épaisseur du matériau.
2. Choisir la largeur de coupe
La largeur de coupe doit correspondre à vos formats de production. Les machines compactes conviennent aux travaux de personnalisation et aux supports de petite largeur, tandis que les plotters grand format sont adaptés aux enseignes, au marquage de véhicules et aux productions nécessitant des laizes importantes.
Par exemple, un Graphtec CE8000-130 ou un Roland GR2-640 répondent à des besoins de découpe grand format.
3. Comparer force, vitesse et précision
La force de découpe, exprimée en grammes, détermine la capacité à travailler des supports plus exigeants. La vitesse de découpe, exprimée en mm/s, influence directement la productivité. La précision mécanique et les systèmes de repérage optique sont déterminants pour les travaux complexes et le Print & Cut.
4. Vérifier les logiciels et la connectivité
Un plotter professionnel doit pouvoir s’intégrer facilement à votre chaîne graphique. Les solutions peuvent fonctionner avec Adobe Illustrator, CorelDRAW ou des logiciels spécialisés comme Graphtec Studio, GoSign ou les solutions Roland. Selon le modèle, les interfaces comprennent USB, Ethernet, Wi-Fi ou Bluetooth.
5. Prendre en compte le service technique et le retour sur investissement
Au-delà de la fiche technique, la disponibilité d’un service technique, de consommables, de lames et de pièces détachées contribue directement à la pérennité de l’investissement. Graphic Réseau accompagne les professionnels dans la sélection, la configuration, la prise en main et l’optimisation de leur équipement.
Lame flottante ou lame tangentielle : quelle technologie choisir ?
La technologie de lame influence directement la qualité des angles, la capacité à traiter certains matériaux et la facilité d’échenillage. Les plotters à lame flottante utilisent une lame qui pivote pour suivre le tracé, tandis qu’une lame tangentielle se soulève et repositionne mécaniquement son angle pendant la coupe.

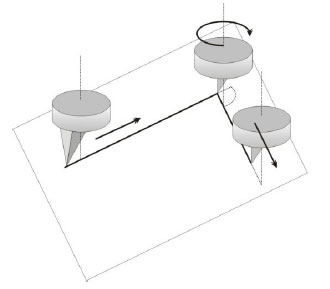

Mouvement de lame flottante
La lame traînante pivote librement et utilise la friction pour suivre les changements de direction du tracé.

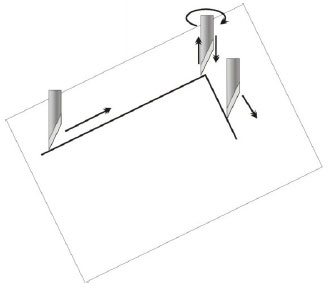

Mouvement de lame tangentielle
La lame est mécaniquement relevée et repositionnée pendant la coupe, ce qui favorise la précision des angles et des détails.
Les avantages d’une lame tangentielle
- Angles plus nets : adaptée aux détails fins, petites polices et travaux nécessitant un échenillage propre.
- Force de coupe élevée : particulièrement intéressante pour certains vinyles techniques ou réfléchissants.
- Matériaux plus épais : le contrôle de la lame permet d’élargir les possibilités de découpe.
Fonctionnalités avancées d’un plotter de découpe professionnel
Repérage automatique et Print & Cut
Les systèmes de repérage optique analysent les repères imprimés afin de compenser les éventuels décalages ou déformations du média. Cette fonction est essentielle pour les applications Print & Cut, notamment en signalétique et communication visuelle.
Alimentation et production en série
Selon les modèles, l’équipement peut intégrer ou recevoir des systèmes de déroulement, des capteurs de fin de rouleau, des chargeurs et des solutions d’enroulement. Ces équipements facilitent les longues séries et limitent les interventions de l’opérateur.
Automatisation et lecture de codes-barres
Sur certains équipements professionnels, la lecture de codes-barres permet d’identifier automatiquement les travaux et d’enchaîner plusieurs fichiers avec moins d’intervention manuelle.
Comparatif : notre sélection de plotters de découpe professionnels
Les quatre modèles ci-dessous illustrent différents niveaux de production, de largeur de coupe et de capacité de découpe. Le choix final doit être réalisé en fonction de vos supports et de votre charge de production.
Graphtec CE8000-40
Largeur de coupe
375 mm
Force de découpe
450 gf
Vitesse
1 000 mm/s
Roland DG GS2-24
Largeur de coupe
580 mm
Force de découpe
500 gf
Vitesse
850 mm/s
Summa S1 D120
Largeur de coupe
1 235 mm
Force de découpe
600 gf
Vitesse
1 000 mm/s
Graphtec FC9000-160
Largeur de coupe
1 620 mm
Force de découpe
600 gf
Vitesse
1 500 mm/s
Graphtec CE8000-40
Le Graphtec CE8000-40 est une solution compacte destinée aux professionnels recherchant une machine fiable et intuitive avec un investissement maîtrisé. Il convient notamment à la personnalisation textile, à la signalétique et aux travaux adhésifs de taille moyenne.
- Largeur de découpe : 375 mm
- Force maximale : 450 gf
- Wi-Fi intégré
- Écran tactile et interface mécanique
- Logiciel de découpe inclus
Roland DG CAMM-1 GS2-24
Le GS2-24 est un plotter de découpe de bureau compact et polyvalent, adapté aux professionnels qui recherchent une prise en main rapide et un bon rapport entre investissement, productivité et flexibilité.
- Largeur de découpe : de 50 à 700 mm
- Vitesse : jusqu’à 850 mm/s
- Pression réglable jusqu’à 500 gf
- Installation et configuration simples
- Intégration dans un environnement de production Roland
Summa S1 D120
Le Summa S1 D120 est un plotter de découpe grand format destiné aux professionnels de la signalétique qui recherchent précision, fiabilité et automatisation.
- Zone maximale : 1 235 mm x 50 m
- Reconnaissance de jobs par code-barres
- Force réglable jusqu’à 600 g
- Technologie OPOS X / OPOS Xtra
- Vitesse maximale annoncée : 1 131 mm/s en diagonale
Graphtec FC9000-160
Le Graphtec FC9000-160 est un plotter de découpe grand format destiné aux productions exigeantes dans la signalétique, le packaging, le textile et certaines applications industrielles. Sa largeur de 160 cm et ses fonctions d’automatisation sont adaptées aux ateliers à fort volume.
- Largeur de découpe : jusqu’à 1 600 mm
- Force maximale : 600 gf
- Vitesse maximale : 1 485 mm/s
- Accélération jusqu’à 4G
- Découpe par code-barres et enrouleur automatique disponible en option
Besoin d'aide pour choisir votre plotter de découpe ?
Largeur de coupe, force, vitesse, technologie de lame, Print & Cut, automatisation ou logiciels : le bon choix dépend de votre activité et de votre flux de production.
Graphic Réseau vous accompagne dans la sélection de votre plotter de découpe professionnel, la configuration de votre équipement et le choix des consommables et accessoires.
Demander conseil ou un devis
