Table à découpe à plat Summa, Série F (F1612 / F1625 / F1432 / F1832 / F3220 / F3232)

Référence
PLOT/SUM/F1612-32
Prix Spécial 59 988,00 €
HT: 49990,00€
Prix public TTC: 67188,00 € Inclus éco-participation DEE: 1€
Disponible sous 21 jour(s)

Prévenez-moi quand le prix baisse
La série F de tables de découpe de Summa est une solution innovative pour la production de la signalisation innovante, des affiches, des échantillons, des applications d'emballage et beaucoup plus.
Glossaire

Table de découpe Summa Série F : Le système de table de découpe le plus polyvalent

La série F de tables de découpe de Summa est une solution innovative pour la production de la signalisation innovante, des affiches, des échantillons, des applications d'emballage et beaucoup plus.



Répondre à tous vos besoins en matière de découpe

Votre gamme d'applications est infinie avec la série F. Profitez des fonctionnalités de pointe et des éléments complémentaires en option.

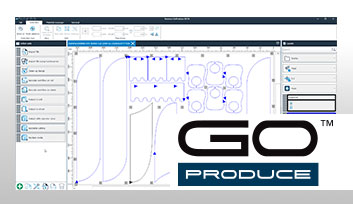

Logiciel GoProduce correspond parfaitement à votre série F


Le logiciel GoProduce est développé pour gérer les tâches facilement et efficacement. L'interface moderne avec une navigation améliorée permet aux utilisateurs de trouver et d'utiliser les fonctions aussi rapidement et intuitivement que possible.

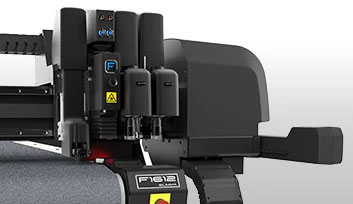

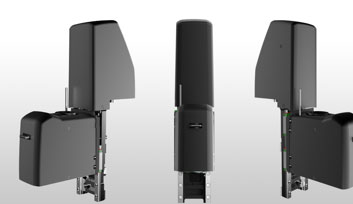

Tête de découpe multifonctions pour efficacité de découpe


La tête multifonctionnelle peut contenir jusqu'à trois modules à la fois. L'unité centrale abrite un laser de positionnement et un système de caméra intégré pour une reconnaissance rapide et précise des repères.


Module tangentiel pour puissance et précision


Offrant une force verticale de 10 kg et correspondant à une large gamme d'outils assortis. Chaque outil possède un identifiant de code à barres, assurant une reconnaissance automatique et des réglages de paramètres.

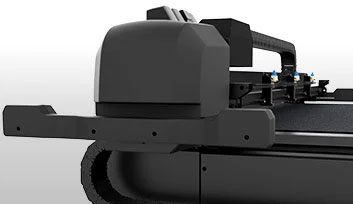

Système de sécurité avancé


Le système de sécurité avancé, livré avec tous les modèles de la série F, garantit un environnement de travail sûr et est conforme aux exigences mondiales en matière de santé et de sécurité. Grâce au placement du système sur la poutre supérieure, la série F est facilement accessible, ce qui se traduit par une efficacité de production plus élevée.

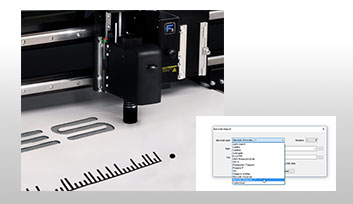

Code à barres pour des flux de travail automatisés


Le code à barres identifie la tâche automatiquement pour obtenir les données de découpe à partir de l'ordinateur. La caméra intégrée numérise la tâche automatiquement ou à l'aide d'un scanner manuel, en fonction du flux de travail sélectionné.

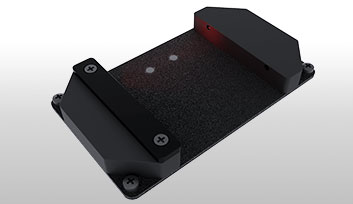

Contrôle de profondeur automatique (ADC)


L'ADC règle automatiquement la profondeur de la lame et l'orientation de l'outil. La pointe de la lame est mesurée avec précision et la position basse de l'outil est réglée au niveau de la table, garantissant une coupe sans faille. L'ADC gauche et l'ADC droit sont fournis avec chaque nouvelle table de découpe de la série F.

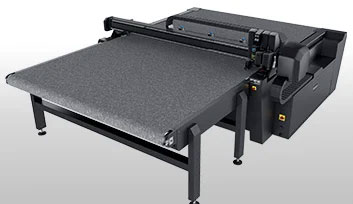

Extension de convoyeur pour minimiser les temps d'arrêt


L'extension du convoyeur, en option sur la F1612, traite les conceptions de découpe qui sont plus grandes que la zone de découpe réelle. Pendant que la machine coupe la pièce suivante, les premières pièces découpées peuvent être retirées en toute sécurité sur le devant étendu.

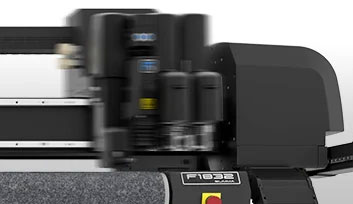

Flux de travail accéléré avec F-Performance


Augmentez les performances de votre table de découpe avec près de 40%. Les avantages incluent des mouvements plus rapides vers le haut, le bas et la rotation de la tête de découpe, qui seront plus remarquables lors de l'utilisation de l'outil de découpe mi-chair.

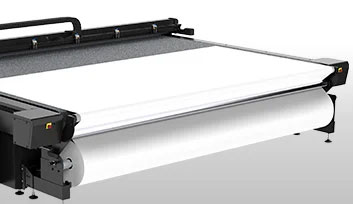

Support de rouleau robuste


Le support de rouleau robuste en option permet un débit direct de rouleaux d'impression sur les formats grands, F1832, F3220 et F3232. Pour le traitement de matériaux de bannière lourds et de larges rouleaux textiles léger à non extensibles, ce support de rouleau facilitera considérablement la vie de l'opérateur.



La gestion des matériaux n'a jamais été aussi simple

La vaste gamme de solutions de gestion des matériaux vous aide à travailler avec précision et efficacité.


  • Le système de sécurité avancé garantit un environnement de travail sûr Le placement pratique sur la poutre supérieure garantit un accès facile à la machine pour retirer les pièces coupées.
  • Les pinces d'entrainement pneumatique retiennent le matériau vers le bas tout en tirant vers l'avant afin de travailler en continu en panneaux eu pendant le traitement des tâches multiples.
  • La pompe à vide équipée d'un silencieux, maintient solidement le matériel pendant le travail. La sélection d'aspiration ajuste le spectre d'aspiration automatiquement à la zone de travail.
  • Le convoyeur & dérouleur automatique assurent la découpe et le rainurage de grandes longueurs de matériau flexible pour des grandes séries de production.
  • La zone de travail peut être divisée en deux zones distinctes, une zone de découpe et une zone d'opérateur, où les matériaux peuvent être facilement retirés.
  • Le support de rouleau Heavy-Duty en option permet un avancement direct de matériaux de bannière lourds, de larges rouleaux de textile non extensibles et de matériaux légèrement extensibles sur les tables de découpe grand format F1832, F3220 et F9232

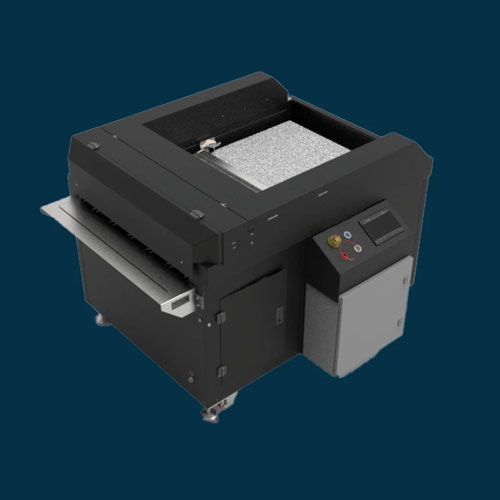

Améliorez votre flux de travail avec le chargeur automatique de feuilles pour la F1612

Summa présente le Sheet Feed 75, un chargeur automatique de feuilles à la pointe de la technologie. Il est conçu pour améliorer l'automatisation et rationaliser les processus de flux de travail.

Que vous gériez des projets à petit volume ou une production à grand volume, le chargeur de feuilles élimine le besoin de manipulation manuelle des supports. Il permet à votre entreprise de fonctionner à plein rendement avec une intervention minimale de l'opérateur.



Explorer davantage avec des outils

Avec un arsenal d'outils et des options inépuisables ceci est certainement la solution de découpe révolutionnaire de vos rêves les plus fous!

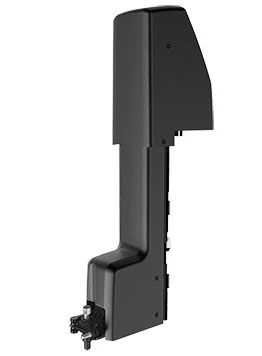

Module Trainant & Outils

Effectuez des annotations avec un stylo ou bien encore la découpe mi-chair d’un large éventail de matériaux avec une pression de 600 grammes de force. Plusieurs modules trainants peuvent être installés sur la tête multifonctions afin de permettre aussi bien la découpe mi-chair que la réalisation d’annotations complètes, sans devoir retirer des modules.

Idéal pour la découpe de:
  • Papier < 200 gsm
  • Vinyl adhésif
  • PVC adhésif bannière de vinyle

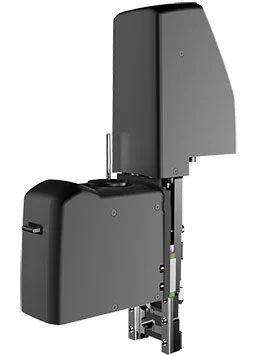

Module Tangentiel & Outils

Le Module Tangentiel puissant contient la technologie True Tangential de Summa. Il offre une force verticale de 10 kg et une force horizontale de 20 kg. Il correspond à un large éventail d’outils correspondant. Chaque outil est muni de son propre code à barres qui garantit sa reconnaissance afin que les paramètres soient automatiquement ajustés. Découvrez toutes les techniques de découpe avec les 11 outils qui correspondent à ce module.

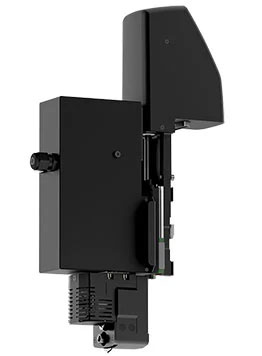

Module rotatif à couple élevé

Le module rotatif à couple élevé de la série Summa F est entraîné par un moteur électronique et est capable de gérer toutes sortes de textiles. Grâce à une puissance de rotation supplémentaire, le HT RM est également capable de couper des substrats plus durs et plus épais, tels que le matériau de bannière.

En général, la table à vide a moins d'adhérence sur les textiles. Cependant, le module rotatif produit des forces horizontales minimales, garantissant que le matériau reste en place. Par conséquent, un matériau extrêmement poreux peut également être facilement traité avec le HT RM.

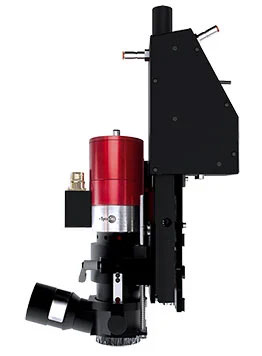

Fraise à haute fréquence

La Fraise à Haute Fréquence est équipé d'une broche haute fréquence et d'une puissance plus élevée, ce qui permet des vitesses de traitement plus élevées. La broche équilibrée et à haute fréquence permet une finition beaucoup plus lisse des substrats rigides. Le bit est à contrôlé pneumatiquement et peut être remplacé manuellement de manière simple et rapide. Cela maximise la productivité de la fraise lors du traitement, par exemple, de l'acrylique, du bois et des plastiques.
Fraise 1400W

La fraise 1400W offre une augmentation de performance attractive avec une qualité de sortie améliorée par rapport à la fraise standard. La fraise est capable de processer les panneaux durs les plus utilisés dans l'industrie graphique. Elle convient pour le fraisage, la découpe de contours, le polissage et la gravure.


Choisissez votre taille de découpe

Les tables de découpe sont disponibles en six modèles, chacun d'eux augmentera considérablement votre productivité.

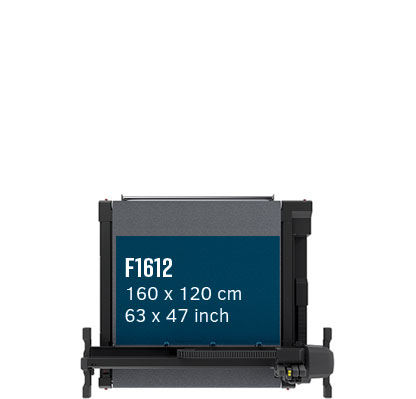

Modèles: table de découpe à plat Summa F1612
F1612

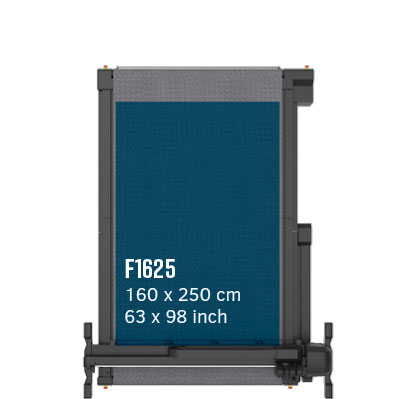

table de découpe à plat Summa F1625
F1625

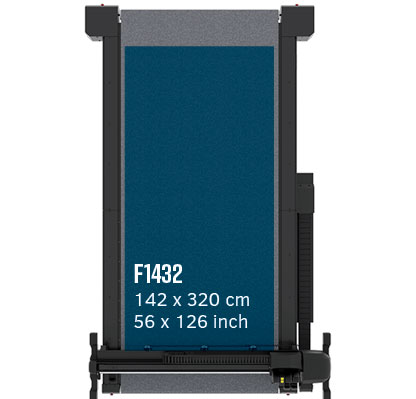

table de découpe à plat Summa F1432
F1432

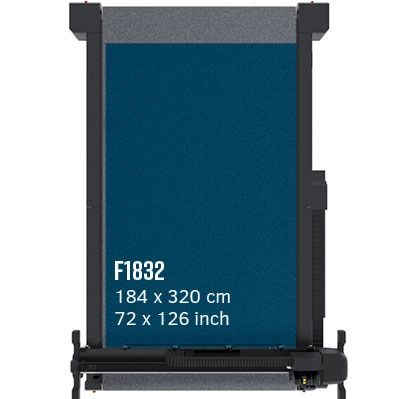

table de découpe à plat Summa F1832
F1832

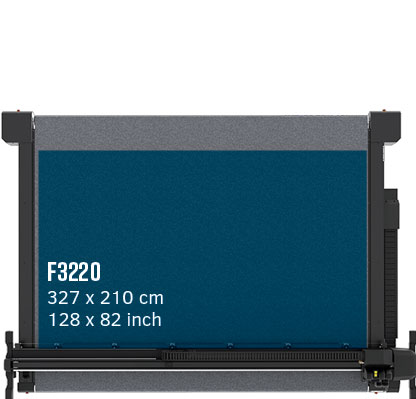

table de découpe à plat Summa F3220
F3220

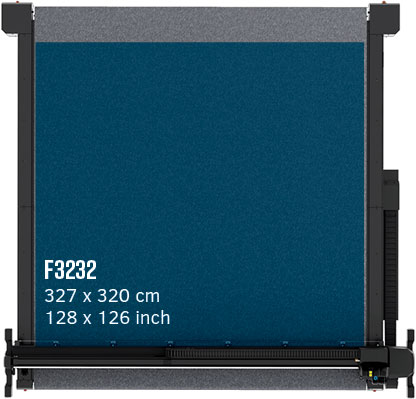

table de découpe à plat Summa F3232
F3232
TARIFS HT 55 990 € 79 990 € 83 490 € 97 990 € 99 990 € 114 990 €
ZONE DE DÉCOUPE 60 cm (63 in.) de largeur x 120 cm (47 in.) de longueur; jusqu'à 50 m (164 ft.) de long en multi-panneaux 160 cm (63 in.) de largeur x 250 cm (98 in.) de longueur; jusqu'à 50 m (164 ft.) de long en multi-panneaux 136 cm (53 in.) de largeur x 320 cm (126 in.) de longueur; jusqu'à 50 m (164 ft.) de long en multi-panneaux 184 cm (72 in.) de largeur x 320 cm (126 in.) de longueur; jusqu'à 50 m (164 ft.) de longueur en multi-panneaux 327 cm (128,7 in.) de large x 210 cm (82,6 in.) de long; jusqu'à 50 m (164 ft) de long dans les panneaux multiples 327 cm (128,7 in.) de large x 320 cm (130,7 in.) de long; jusqu'à 50 m (164 ft) de long dans les panneaux multiples
LARGEUR MATÉRIAUX Jusqu'à 165 cm (64in.) Jusqu'à 165 cm (64in.) Jusqu'à 142 cm (56in.) Jusqu'à 190 cm (74in.) Jusqu'à 332 cm (130in.) Jusqu'à 332 cm (130in.)
MULTI-PANNEAUX* 5000 cm (1968 in.)
*Des pinces d'entraînement et un système de support en rouleaux et/ou un système de convoyeur sont requis
RÉPÉTABILITÉ ± 0.05 mm sur image
PRÉCISION 0.05 % du déplacement ou 0.05 mm, le plus grand des 2
VITESSE Jusqu'à 1000 mm/sec
ACCÉLÉRATION Jusqu'à 1 Gc
ESPACE LIBRE* 5 cm (2 in.)
*La distance entre la table à vide et le faisceau Y. Ne pas tenant compte de l'épaisseur du tapis de protection ou d'un convoyeur
PRESSION MAXIMALE Verticale: 200 Newton, Horizontale: 200 Newton
CHARGE MAXIMALE SUR LA TABLE 50 kg/m² (10.2 lb/ft²)
CONNECTIVITÉ USB
ALIMENTATION 3 Fase 208V+N (US) ou 3 Fase 230V ou 3 Fase 400V+N
DIMENSIONS 247 x 220 x 110 cm
(97 x 86 x 43 in.)
247 x 333 x 110 cm
(97 x 131 x 43 in.)
320 x 422 x 122 cm
(91 x 166 x 48 in.)
279 x 422 x 122 cm
(110 x 166 x 48 in.)
422 x 313 x 122 cm
(166 x 123 x 48 in.)
422 x 422 x 122 cm
(166 x 166 x 48 in.)
ACCESSOIRES STANDARDS Module trainante, convoyeur, système d'avancement du matériau, système de sécurité 2020, paquet pneumatique, porte-lame standard 36˚, 1 lame standard, 1 stylo à bille, hex tournevis (4mm), hex tournevis (2.5mm), câble USB (3 mètres), câble d'extension USB (0.5 mètres), brides (ensemble de 2), ADC gauche&droit (Automated Depth Control), vides, logiciel Summa GoProduce
ACCESSOIRES OPTIONNELS Module tangentiel, système de fraisage de la série F, système de fraisage HF, module rotatif à couple élevé, outil oscillant électronique, outil oscillant pneumatique, outil de découpe mi-chair, outil de découpe de bord unique, outil de découpe à double tranchant, outil de découpe heavy-duty, outils de rainurage, outils V-Cut, panier (F1612), tables d'extensions (F1612), manette sans fil avec chargeur
Caractéristiques
Référence PLOT/SUM/F1612-32
Marque Summa

Fichier(s)

Télécharger la fiche produit en pdf
